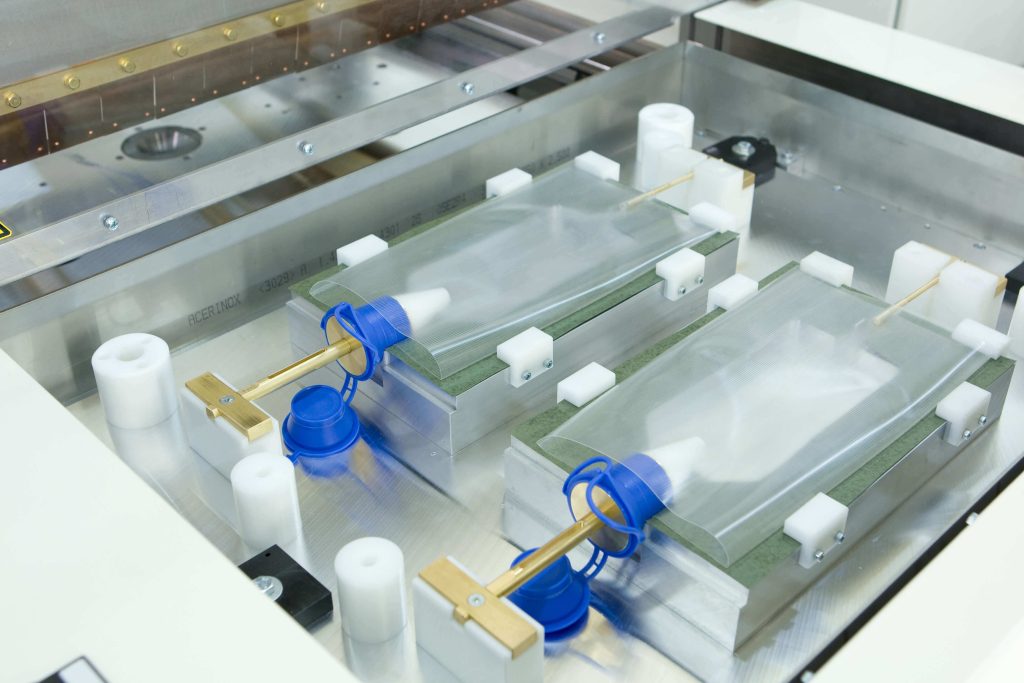

Qu'est-ce que le soudage à haute fréquence ?
Le soudage à haute fréquence (soudage HF) est un procédé éprouvé pour l'assemblage de matières thermoplastiques. Il utilise un champ électrique alternatif à haute fréquence dans la plage de 13,56 MHz à 40,68 MHz pour générer de la chaleur directement dans le matériau. L'utilisation de la fréquence libre de 27,12 MHzLa soudure à l'arc est la méthode de soudage la plus répandue, car elle donne les meilleurs résultats.
Cette fréquence assure un apport optimal d'énergie dans le matériau et permet de réaliser des soudures régulières et résistantes avec une grande précision. Les molécules dipolaires - en particulier dans les plastiques polaires comme le PVC ou le polyuréthane (TPU) - sont alors mises en vibration par le champ électrique qui se modifie rapidement.
Ce frottement moléculaire entraîne un échauffement du matériau, qui passe alors à l'état plastique et est assemblé sous pression. Après refroidissement, on obtient une soudure forte et homogène sans adhésif supplémentaire ni source de chaleur externe.

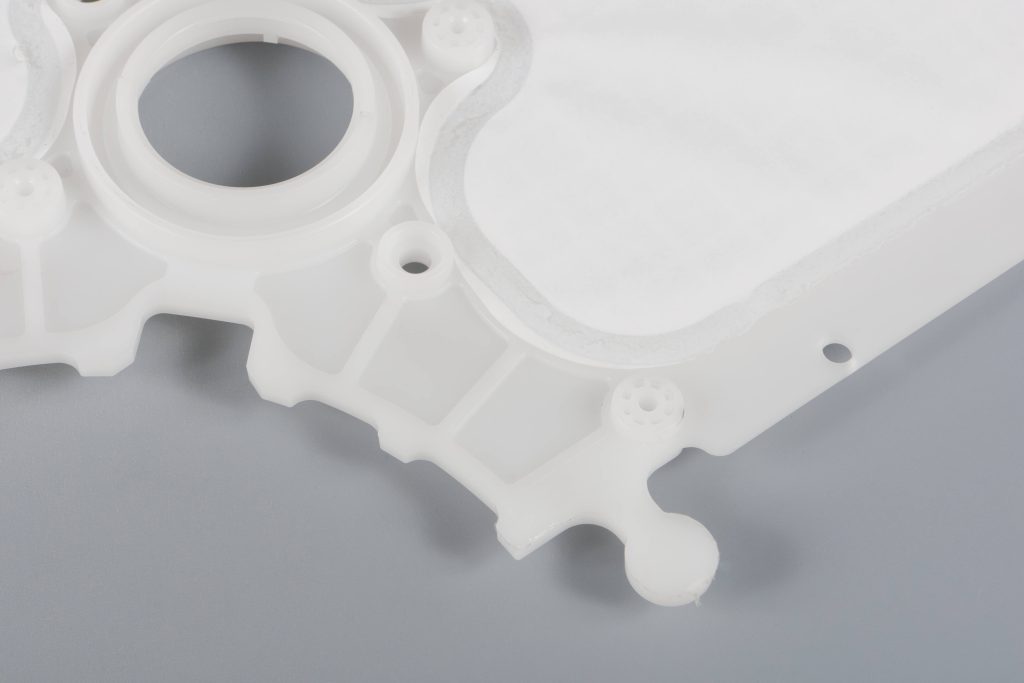

Qu'est-ce que le soudage WI
Soudage par impulsion thermique : une technologie d'assemblage alternative
Le soudage par impulsion thermique est un procédé bien établi pour l'assemblage de matériaux thermoplastiques, utilisé notamment dans les secteurs de l'emballage, de l'automobile et de la technique médicale. Il repose sur le chauffage ciblé du matériau par des bandes ou des fils de soudure chauffés électriquement, qui refroidissent une fois la température de soudage atteinte, afin de créer une soudure résistante et étanche.
Fonctionnement du procédé de soudage par impulsions thermiques
Dans le cas du soudage par impulsions, l'échauffement n'a lieu que pendant un laps de temps défini, ce qui permet de contrôler l'apport d'énergie de manière très ciblée. Les fils ou les bandes de soudage chauffent le matériau exactement au point de jonction, tandis que le reste de la structure est préservé. Ensuite, une phase de refroidissement régulée sous pression permet d'obtenir un cordon de soudure homogène, dense et stable.
Avantages du soudage par impulsion thermique :
- Un apport d'énergie précis pour un soudage ménageant les matériaux
- Chauffage et refroidissement rapides permet des temps de cycle courts
- Haute qualité de couture grâce à un contrôle uniforme de la température
- Procédure efficace sur le plan énergétiqueLe chauffage n'est actif que pendant la phase d'impulsion.
- Compatibilité multiple des matériauxen particulier pour les films, les membranes et les textiles
Domaines d'application du procédé de soudage par impulsions
Le soudage à chaud par impulsion est utilisé dans de nombreux secteurs :
- Industrie de l'emballage : Fabrication de sachets, de blisters et de films d'emballage
- technique médicale : Production d'emballages stériles et de housses de protection
- Industrie automobile : Liaison de matériaux thermoplastiques d'intérieur
- Industrie textile : Soudage de tissus enduits, de bâches et de vêtements de protection
Grâce aux technologies de contrôle modernes, le soudage par chaleur pulsée est une méthode d'avenir qui offre une qualité, une efficacité énergétique et une diversité de matériaux maximales.

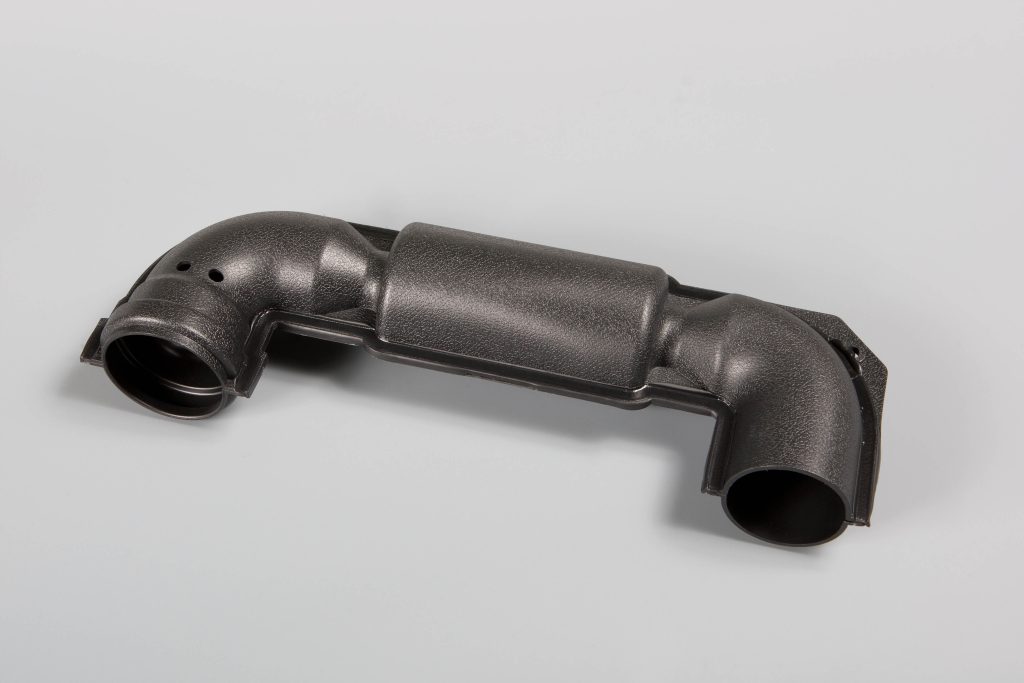

Qu'est-ce que le soudage par contact thermique
Soudage par contact thermique : assemblage simple par action directe de la chaleur
Le soudage par contact thermique est une technologie éprouvée pour lier durablement des matériaux thermoplastiques. Ce procédé utilise des outils de soudage chauffés pour faire fondre directement les surfaces plastiques et les assembler entre elles. Il est principalement utilisé dans les industries de l'automobile, de l'emballage et de l'électrotechnique.
Fonctionnement du procédé de soudage par contact thermique
Lors du soudage par contact thermique, le matériau est chauffé par des outils chauds qui sont appliqués sur le point de jonction à une température contrôlée et à une pression définie. Dès que le matériau a fondu, les outils sont retirés et la pièce est refroidie sous pression afin de créer une soudure stable et résistante.
Avantagesdu soudage par contact thermique :
- Le plus simpleProcédé : Procédé le plus économique pour souder des matériaux simples
- Large compatibilité des matériauxentre autres pour PP, PE, ABS, PVC et PA
- Automatisable pour la production industrielle en série
- Contour libre : le contour de soudage peut être choisi librement
Domaines d'application du procédé de soudage par contact thermique
Le soudage à chaud par contact est souvent utilisé dans les industries suivantes :
- Industrie automobile : Fabrication de composants plastiques pour l'intérieur et l'extérieur
- Industrie de l'emballage : Scellage des emballages sous blister et des récipients
- Ingénierie électrique : Connexion de boîtiers en plastique et de connecteurs
- Biens ménagers et de consommation : Soudage de boîtiers et d'éléments fonctionnels
Grâce à l'utilisation de technologies de commande et d'automatisation modernes, le soudage par contact thermique offre une grande sécurité de processus, une efficacité énergétique et une constance qualitative pour de nombreuses applications industrielles.
Qu'est-ce que le soudage USS
Alternative au soudage par ultrasons ?
Outre le soudage à haute fréquence, le soudage par ultrasons est également utilisé comme méthode d'assemblage de matériaux thermoplastiques. Les deux technologies ont des avantages spécifiques, mais selon l'application et le matériau, le soudage à haute fréquence peut être une alternative supérieure.
Qu'est-ce que le soudage par ultrasons ?
Le soudage par ultrasons utilise des vibrations mécaniques à haute fréquence pour mettre en mouvement les molécules du matériau et générer de la chaleur par frottement. Cet échauffement local amène le matériau à un état plastique, ce qui permet de l'assembler sous pression. Le processus est particulièrement rapide et ne nécessite pas d'adhésifs ou de sources de chaleur supplémentaires.
Pourquoi le soudage à haute fréquence est-il souvent un meilleur choix ?
Bien que le soudage par ultrasons fonctionne bien dans de nombreuses applications, il atteint ses limites dans le cas de certaines épaisseurs de matériau, de surfaces de soudage plus importantes et d'exigences spécifiques en matière de résistance de la soudure. Le soudage à haute fréquence utilise l'énergie électromagnétique pour générer de la chaleur directement dans le matériau, ce qui permet un chauffage particulièrement uniforme et en profondeur. Cela permet d'assembler efficacement des matériaux plus épais ou multicouches.
Avantages du soudage à haute fréquence par rapport au soudage par ultrasons :
- Apport d'énergie régulier pour des soudures stables et résistantes
- Convient particulièrement bien aux grandes surfaces et aux contours complexes
- Haute qualité de couture grâce à un contrôle précis de la température
- Pas d'abrasion du matériau ou de formation de particules pendant le processus de soudage
- Particulièrement efficace pour les matériaux comme le PVC, le TPU ou certains polyesters
Alors que le soudage par ultrasons a ses points forts pour les matériaux très fins et les structures fines, le soudage à haute fréquence offre une qualité et une durabilité supérieures pour les applications plus exigeantes. Le choix de la technologie d'assemblage appropriée dépend donc des exigences spécifiques de l'application. C'est pourquoi le soudage HF est privilégié dans de nombreux domaines industriels qui requièrent une qualité de soudure maximale et des assemblages solides.
