TSM
TSM
La série TSM se distingue particulièrement par sa construction modulaire et robuste. Des années d'expérience et une optimisation constante des installations garantissent un processus de soudage optimal dans les conditions les plus difficiles. Grâce à l'utilisation et à la combinaison des technologies les plus modernes, ces machines offrent en outre une utilisation idéale tout au long du cycle de vie du produit. Aujourd'hui déjà, des tapis de voiture sont fabriqués sur nos machines pour des constructeurs de renom (p. ex. BMW, Ford, Mercedes, Opel, Porsche, VW, Skoda, Seat, Renault, Peugeot, Hyundai, Toyota). Faites confiance à la technologie du leader du marché.
DOMAINES D'INTERVENTION
Industrie automobile
Leader du marché dans votre domaine
Nos soudeuses haute fréquence pour films de protection de marche sont basées sur plus de 50 ans d'expérience. Elles offrent des soudures précises et une fiabilité maximale - idéales pour des solutions de protection des pieds durables et efficaces.
Presse hydraulique à pont avec guidage central par colonnes rondes
L'ensemble de la série TSM utilise le principe éprouvé de Schirmacher du guidage central par colonnes rondes, combiné à une force de pression hydraulique élevée, afin de garantir une stabilité et une précision exceptionnelles lors du processus de soudage. Un facteur essentiel pour le traitement des qualités de tapis difficiles à souder.
Équipement individuel des différents systèmes de soudage
Nos systèmes de soudage peuvent être configurés individuellement et combinés entre eux en fonction des besoins, indépendamment du matériau et de l'application. Qu'il s'agisse d'un repose-pied, d'un passage de pédale, d'un support de talon ou d'une direction droite/gauche, nous veillons à ce que vous obteniez toujours la solution optimale pour vos exigences spécifiques. De plus, différents systèmes peuvent être utilisés ensemble en une seule opération.

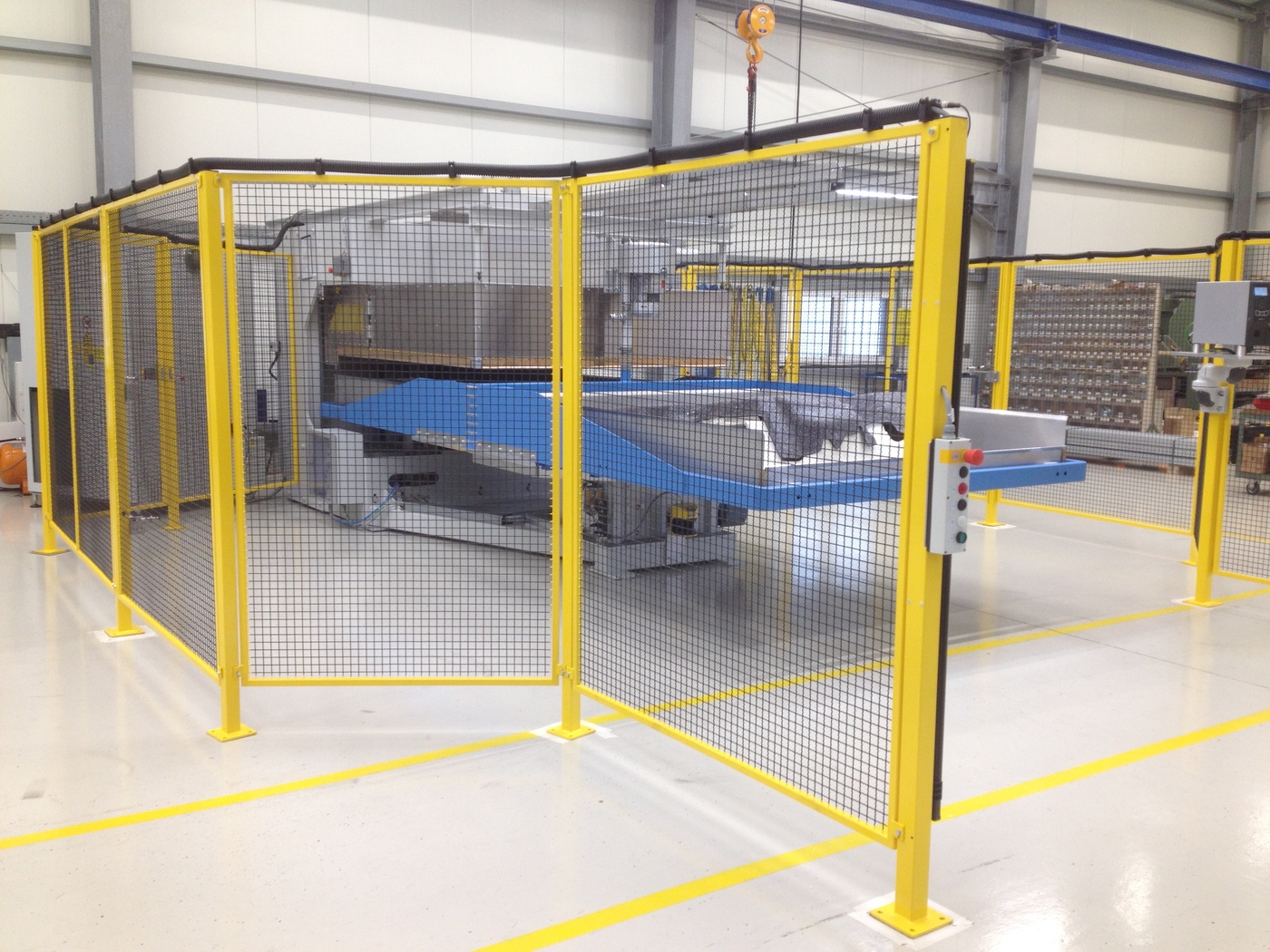

Sécurité maximale sur le lieu de travail
Un blindage complet pendant le processus de soudage, associé à la technique de sécurité de fabricants renommés - cette combinaison garantit un maximum de sécurité et protège vos collaborateurs.
Systèmes de changement d'outils sur mesure
Nos systèmes de changement simplifient le remplacement tout en réduisant les coûts de fabrication grâce à leur conception modulaire. Ils permettent un changement intuitif et convivial, facile à gérer même pour les opérateurs inexpérimentés.
En outre, il existe en option la possibilité d'un changement d'outil partiellement automatisé.
Concept de construction modulaire
Grâce à cette technologie, les installations de soudage de tapis peuvent s'adapter à vos besoins de fabrication. Grâce à des concepts prêts à l'emploi, les machines peuvent être étendues ou modifiées à volonté afin de toujours garantir les exigences actuelles des clients.
Aperçu des versions de la série TSM

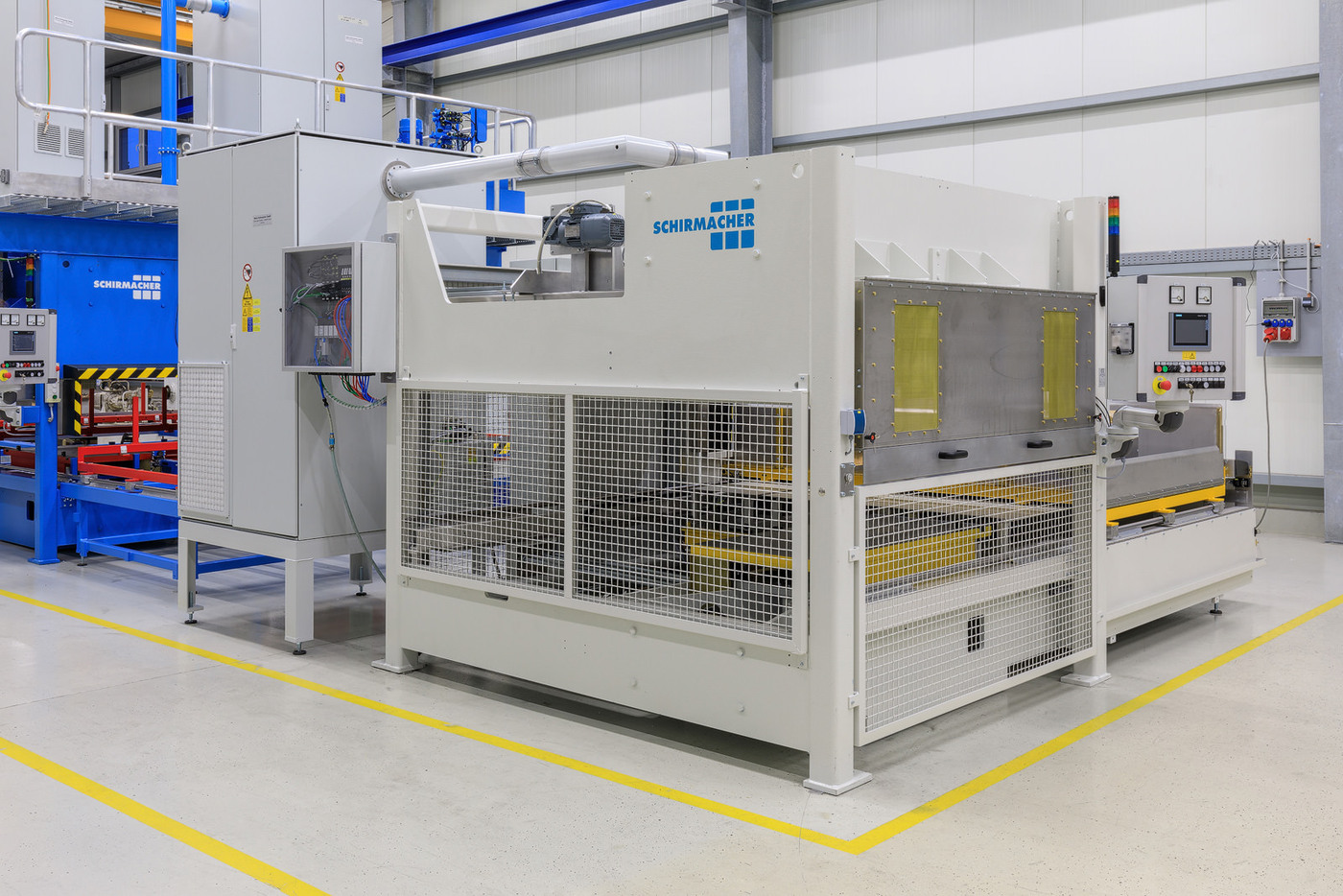

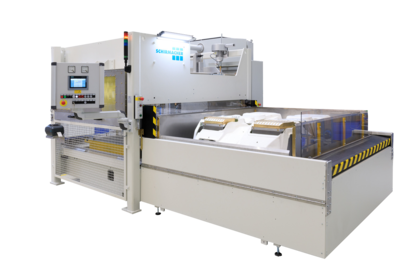

Version de base - L'entrée de gamme parfaite pour les petites et moyennes séries
Pour augmenter la quantité de production, cette installation peut être complétée par une deuxième table coulissante.
Données techniques :
- taille de la table 2200x 1700mm (autres tailles de table et modèles disponibles sur demande)
- Force de compression du système principal 50 kN, repose-pieds 10kN, hydraulique (force de compression plus élevée disponible sur demande)
- Puissance du générateur : 25 ou 45kW (en fonction des matériaux à souder)

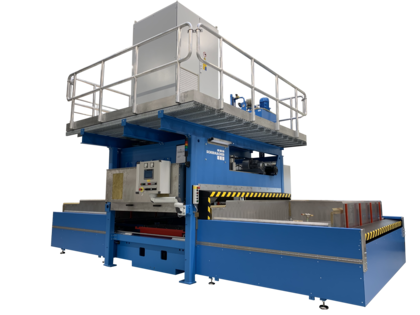

Pour la production de deux modèles différents sur une seule installation ou en cas de besoin accru de capacité de production, cette machine offre deux tables de travail avec jusqu'à 5 systèmes de soudage.
Le générateur peut être monté sur une scène, ce qui permet de gagner de la place.
Données techniques :
- taille de la table 2200x 1700mm (autres tailles de table et modèles disponibles sur demande)
- Force de compression du système principal 50 kN, repose-pieds 10kN, hydraulique (force de compression plus élevée disponible sur demande)
- Puissance du générateur : 25 ou 45kW (en fonction des matériaux à souder)
Une capacité de production maximale pour un encombrement minimal
Données techniques :
- taille de la table 2200x 1700mm (autres tailles de table et modèles disponibles sur demande)
- Force de compression du système principal 50 kN, repose-pieds 10kN, hydraulique (force de compression plus élevée disponible sur demande)
- Puissance du générateur : 25 ou 45kW (en fonction des matériaux à souder)
Une capacité de production maximale. Le nombre de tables peut être adapté aux exigences.
(version double, triple). Possibilité d'automatiser l'installation
Données techniques :
- taille de la table 2200x 1700mm (autres tailles de table et modèles disponibles sur demande)
- Force de compression du système principal 50 kN, repose-pieds 10kN, hydraulique (force de compression plus élevée disponible sur demande)
- Puissance du générateur : 25 ou 45kW (en fonction des matériaux à souder)

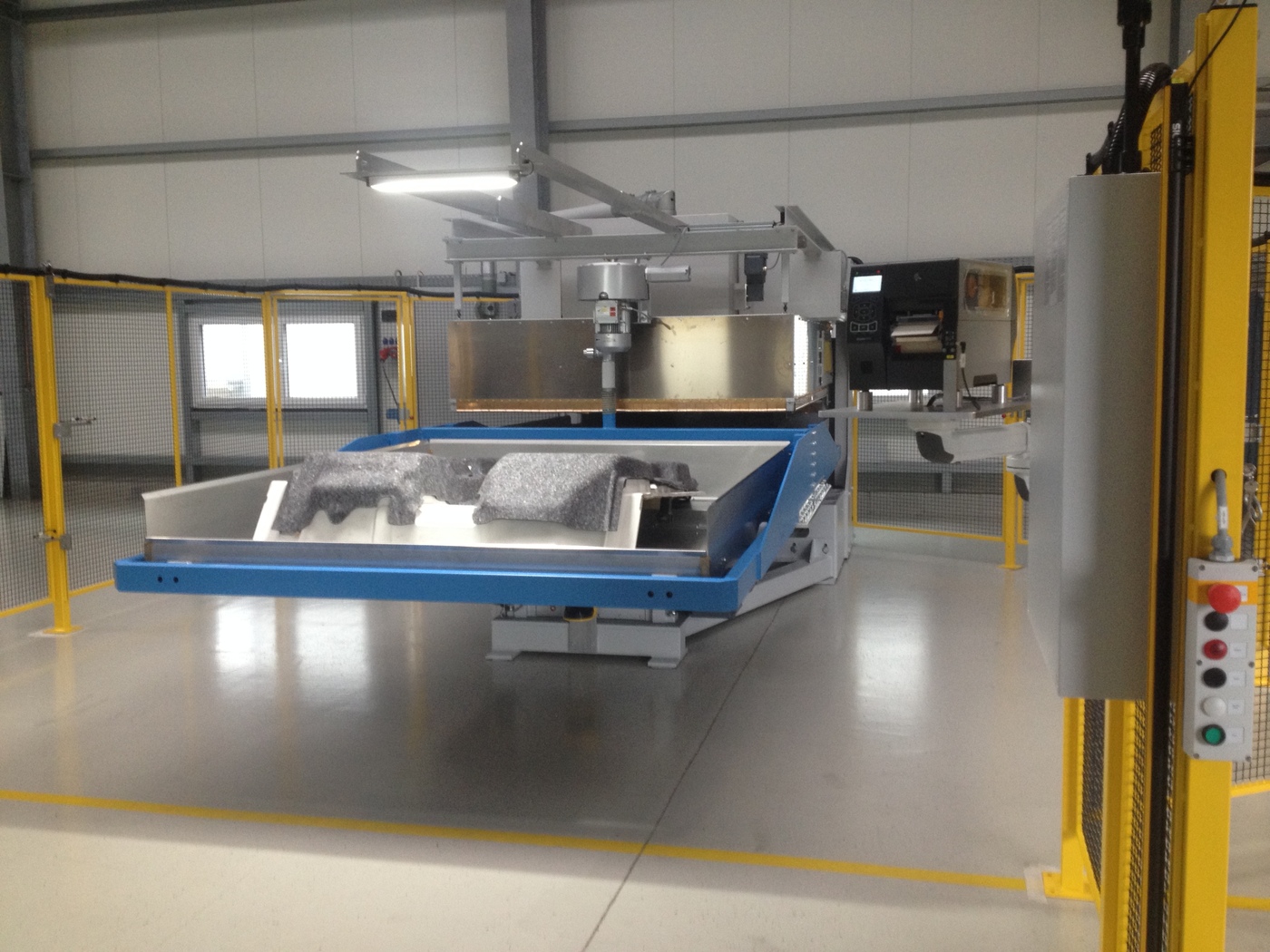

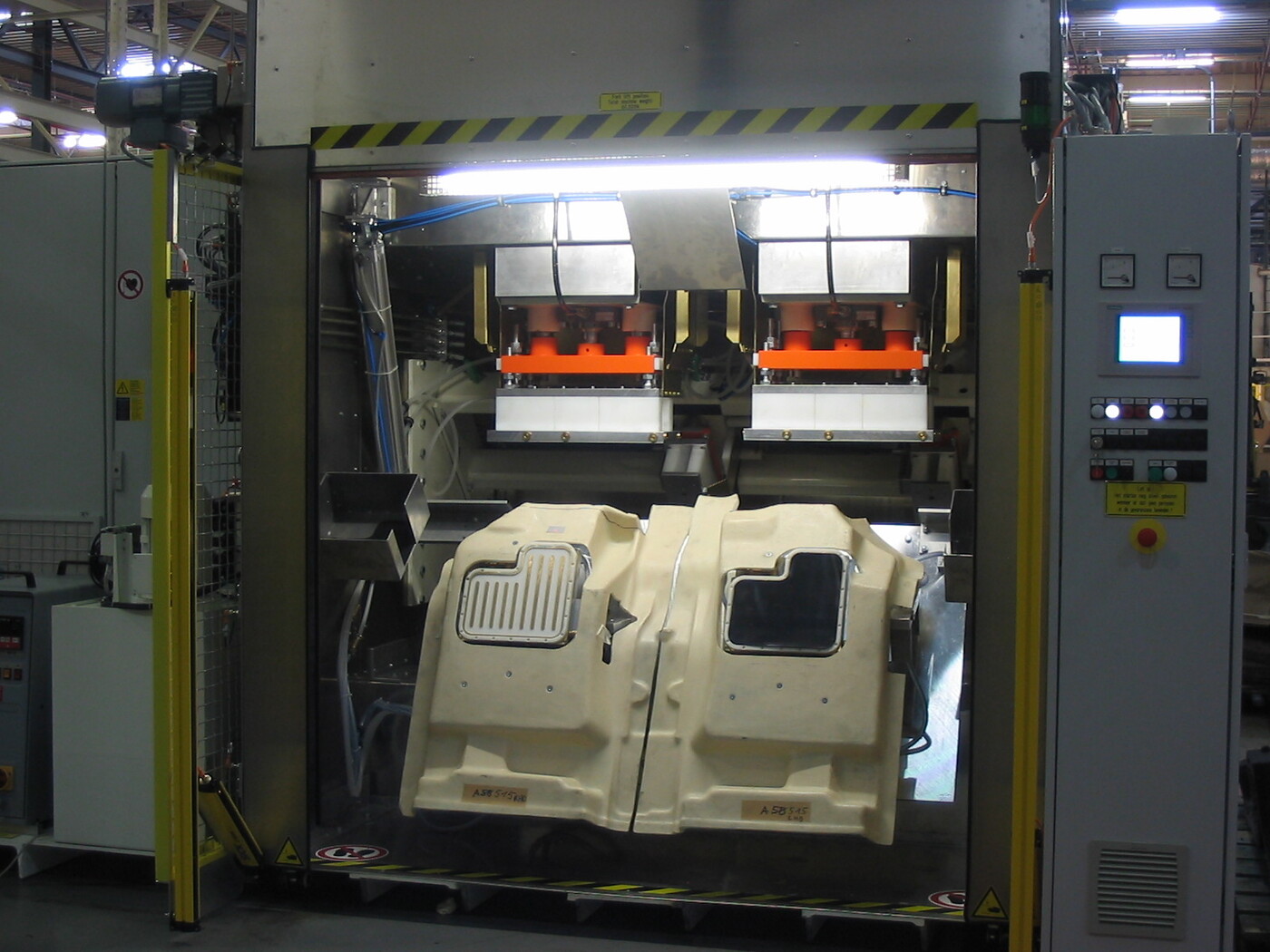

Idéale en cas de surface d'installation réduite et pour le traitement de "demi-tapis" Équipée d'un dispositif de basculement, cette machine permet d'obtenir la plus petite surface d'installation possible
Données techniques :
- Taille de la table 1700x 1200mm
- force de compression de 50 kN, hydraulique (force de compression plus élevée disponible sur demande)
- Puissance du générateur : 10, 25 ou 45kW (en fonction des matériaux à souder)

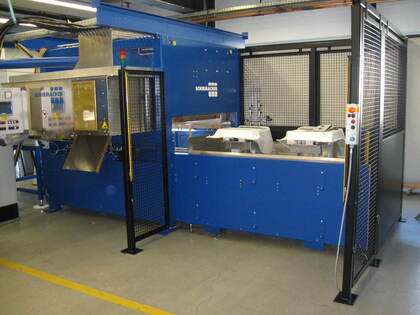

Spécialement optimisée pour la seule soudure de films de protection de marche comme repose-pieds. Grâce à sa conception compacte, elle est idéale pour les espaces de production restreints et permet un traitement efficace sans compromis sur la qualité.
Données techniques :
- Taille de la table 1500x 1350mm
- Force de compression 10 kN, hydraulique
- Puissance du générateur : 10kW
Outil d'écrêtage
Protection (STP)
Protège durablement vos outils en cas de retournement, réduit les temps d'arrêt et maximise la durée de vie des outils.
High- Dynamic
Contrôle HF
Assure des résultats de soudage constants et précis, même dans des conditions de production changeantes.
DDM (surveillance dynamique des données)
Surveillez à tout moment toutes les données de la machine et obtenez des informations précieuses sur les performances, l'efficacité et les états de fonctionnement afin d'optimiser en permanence les processus de production.
Service à distance
Soyez flexible et efficace - notre fonction de service à distance vous permet de diagnostiquer et d'avoir une vue d'ensemble rapide de la machine, où que vous soyez.
Contrôle du pavé tactile
Touchpad avec commande Siemens SIMATIC S7 : cette commande avancée offre une utilisation conviviale et convient parfaitement aux solutions d'automatisation grâce à son interface ouverte.
SSG (Schirmacher Shield
Guarding
Évite les perturbations sur les autres machines et offre une sécurité maximale pour la production et les employés.
